Перекрытие каркасного дома

Полезно? Добавь в свои закладки!

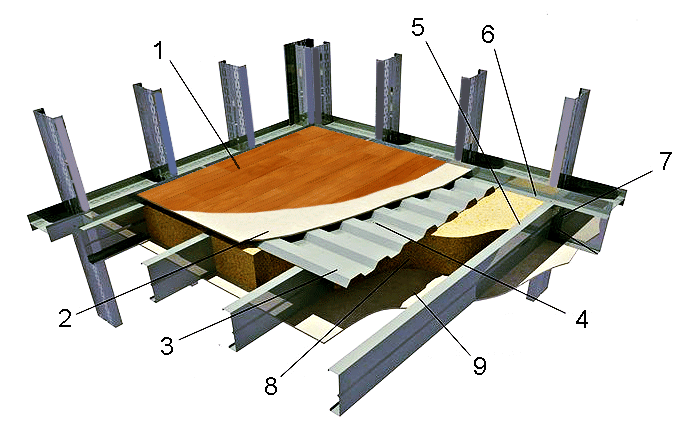

Устройство межэтажного перекрытия металлокаркасного дома из ЛСТК:

Устройство перекрытия каркасного дома

1. Чистовое покрытие пола

2. ЦСП

3. Профлист

4. Саморез

5. Балка перекрытия

6. Направляющий профиль

7. Крепежный элемент

8. Ватный утеплитель

9. СМЛ

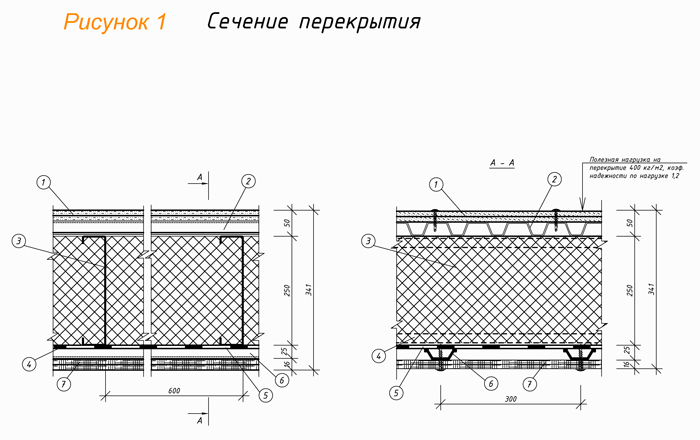

Перекрытие каркасного дома из ЛСТК







Описание рис.1

1) 2 слоя ЦСП

2) Профнастил

3) Утеплитель, минераловатные плиты

4) Стальной оцинкованный профиль

5) Пароизоляционная мембрана

6) Обрешетка шляпный профиль

7) 2 слоя СМЛ
