Технология ЛСТК

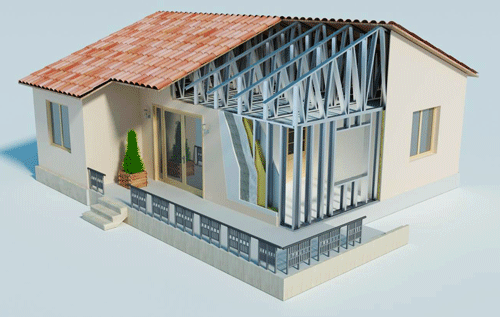

Расшифруем аббревиатуру ЛСТК – Легкие Стальные Тонкостенные Конструкции. В основе строительства каркасных домов по технологии ЛСТК (дома из термопрофиля), лежит стальной каркас. Защитить металлокаркас дома от коррозии поможет обработка специальными средствами. В настоящее время, производители ЛСТК позаботились за потребителей, применяя для изготовления элементов металлокаркаса оцинкованную сталь. Использование в роли сырья оцинкованного стального штрипса (штрипс - англ. strips, strip — полоса, лента, стальная полоса) для проката тонкостенного профиля, делает срок службы металлокаркаса равным, по меньшей мере, ста лет. Исследователям стало известно, по истечению времени, слой цинка уменьшается на одну десятую долю грамма с одного квадратного метра в год. При производстве ЛСТК каркасов используется сталь нанесением 275гр. цинка на один квадратный метр площади металла. Зная параметры, легко образно представить срок службы цинкового покрытия, срок службы стальных профилей каркаса. Технология ЛСТК привлекательна не только этим.
Каркас дома состоит из отдельных деталей. Стандартный набор элементов включает в себя: профиль стоечный с-образный, профиль направляющий п-образный, соединительные уголки, соединительные пластины, усиливающие пластины, металлические листы. Усиление из черного металла в технологии ЛСТК встречается крайне редко.
Отличие профилей С-образных от П-образных профилей в форме сечения элементов. Действительно, срез профилей напоминают буквы, использованные при обозначении. П-образные профили служат конструкции металлокаркаса направляющими элементами (кондуктором). Направляющие профили, задают направление плоскости межэтажного перекрытия, стеновых панелей. С-образные профили вставляются в П-образные (направляющие) перпендикулярно, с шагом 600мм. С-образные профили служат прогонами, создают основную решетку металлокаркаса стеновой панели. Обычно, панель по технологии ЛСТК состоит из двух п-образных направляющих профилей, нескольких стоечных. Количество стоечных с-образных профилей в одной панели зависит от длины, положения в конструкции, компенсируемых нагрузок.
Итак, стеновые панели, по технологии ЛСТК, состоят из профилей двух видов. Собираются на самонарезные винты. Соединяя профили, используют саморезы с буром на острие, размером 4,2х16мм. Готовые панели устанавливаются в проектное положение согласно прилагаемой документации. Соединяются панели пластинами, уголками с внешней и внутренней стороны контура дома. Стыки стеновых панелей уплотняются прокладочным материалом. Фасонные элементы крепятся к панелям винтами 48х19мм. К фундаменту стеновые панели каркаса дома крепятся анкерами шагом 600мм, ближе к стоечному профилю в шахматном порядке. Анкерные болты размером L=150, Dmin=10, обязательно подкладывается шайба D=30мм. Под стеновыми панелями прокладывается изоляционный материал. В роли направляющих и стоечных профилей внешних стеновых панелей используются термопрофили. Термопрофилем называют стальной профиль с пониженным коэффициентом теплопроводности.
Межэтажное перекрытие по технологии ЛСТК. Обычный обыватель предположит, что перекрытие, нужно положить сверху стеновых панелей. В технологии ЛСТК существует особая конструкция. Технология ЛСТК предусматривает вписанную в периметр стен конструкцию межэтажного перекрытия. Известны случаи, установки панелей межэтажного перекрытия из ЛСТК поверх стен, подобно бетонным. Решение спорно, имеет место при определенном наборе условий, например, дом собирается из панелей заводской готовности. Имеет место укрупненный монтаж ЛСТК панелей. LSTK-HOUSE использует стандартный метод крепления межэтажного перекрытия – наиболее распространенный в коттеджном строительстве по технологии ЛСТК. Монтаж происходит следующим образом: по периметру перекрываемого помещения горизонтально крепятся направляющие профили на уровне межэтажного перекрытия. Направляющий профиль крепится к стоечным профилям стены на саморезы. Потом, аналогично стеновой панели, в направляющие профили вставляются с-образные профили, служащие балками (прогонами) перекрытия. Устанавливаются прогоны с шагом 600мм. Узел крепления обеспечивает надежное соединение балок перекрытия в конструкции и позволит выдержать заложенные при проектировании дома нагрузки. В узлах крепления перекрытий, из-за подверженности постоянным нагрузкам, используются саморезы размером 48х19мм. С-образные профили межэтажных перекрытий производятся из стали толщиной 2,0мм, делаются из простого профиля, без термопросечек, т.к. не отделяют внутреннее помещение от внешних температурных перепадов. Ширина профиля, обычно, 200-300мм., зависит от ширины пролета. Стоит, добавить, что оптимальной геометрией перекрываемого помещения, для технологии ЛСТК, является площадь, одна из сторон, меньше 6000мм. Обуславливается несущей способностью панели перекрытия из профиля ЛСТК. Расстояния свыше требуют дополнительного усиления. Приводит к увеличению относительной массы металлокаркаса, увеличению стоимости металлического каркаса дома.

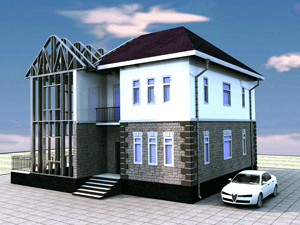

Конструкция кровли, по технологии ЛСТК, бывает разных видов. Кровля строится из кровельных ферм, стропил, в случае мансардного исполнения этажа. При проектировании учитываются снеговые нагрузки региона строительства. Когда кровля состоит из кровельных ферм, утепление подкровельного пространства осуществляется с помощью каркаса панели термоконтура. Конструкция термоконтура подобна межэтажному перекрытию. Выполнена из стали меньшей толщины. Основное предназначение – служить каркасом закладки утеплителя и основой крепления потолка. Набирается термоконтур аналогично перекрытию, дополнительно крепится к элементам ферм располагающихся выше. Фермы набираются из легкого профиля малого размера в сечении. Использование конструкции фермы позволяет кровельному перекрытию оставаться легким и достаточно прочным. В мансардном этаже, основой кровли будут служить цельнометаллические стропила. Стропила образуют термоконтур и отделяют теплое подкровельное пространство от внешней среды. Чтобы избежать появления мостика холода, не стать причиной промерзания крыши стропильные балки делаются из термопрофиля. Часто, мансардный этаж в каркасном доме, построенном по технологии ЛСТК, получается тяжелее полноценного этажа с фермами.
Осуществив детальное знакомство с конструкцией каркаса дома из стального профиля, очевидна надежность, технологичность металлокаркаса. Переняв лучшие качества традиционного каркасного строительства, машиностроительную точность, заложенную на стадии компьютерного проектирования и автоматизированного производства, технология ЛСТК стала новым витком развития, полюбившихся давно знакомых, теплых и легких каркасных домов.
